贵阳某高炉鼓风机变频改造项目

贵阳市修文高炉鼓风机电机变频驱动系统

在整个高炉系统中，高炉鼓风机是高炉炼铁过程中重要的动力设备。它需要提供高炉冶炼所需的氧气和克服炉料柱阻力所需的动力，堪称整个高炉系统的心脏。而高炉鼓风机作为高炉生产中核心的设备，其电机功率容量大，能否连续稳定的运行直接关系到高炉系统的安全生产。

2018年12月6日，贵阳修文诺亚精工公司450m³高炉鼓风机电机(1台10kV-6800kW ；1台10kV-4000kW，变频系统1拖2)成功投产。为保证系统的高可靠性，啸驰变频器采用9级功率单元串联、机柜顶部和底部风机双冗余(N+2配置)、控制机双机热备、整流变容量放大1.5倍等技术。当单个模块或风机出现故障时，系统会发出告警，但不影响变频器的正常运行，这大大提高了系统的可靠性。在中高压变频器上增加了一个DTU设备，用于将变频器连接到用户后台终端，以进行数据提取和远程操作。是目前国内独家采用变频器改造高炉鼓风机系统的项目，具有一定的代表性。

场景痛点：启动惯量大，启动困难；启动后工频运行，能耗高。

采用的特有技术：1、功率单元10级串联结构（容错力提升200%）2、散热系统：柜顶柜底双冗余风机（N+2配置） 3、控制冗余：控制机双机热备（切换时间<50ms） 4、整流变压器：容量放大1.5倍（耐受瞬时过载200%） 5、涌流抑制技术：在变频器上电时避免移相变压器充磁对电网造成影响。

项目控制方案：

项目改造前后对比：

	改造前	改造后
启动方式	定子串水电阻方式启动，冲击电流大，持续时间长，启动困难，机械磨损大，影响设备使用寿命。	实现软启动软停车，启动成功率100%，无冲击电流，启动平缓，延长设备使用寿命。
调节方式	通过静叶开度调节风量，风量风压控制不平稳，电能损耗大。	风机可实现无极调速，风量风压控制快速且精准。

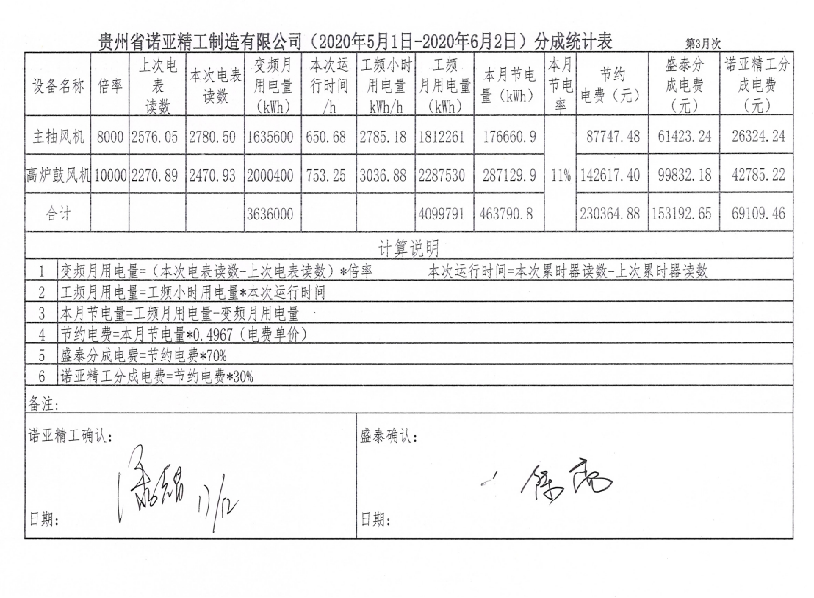

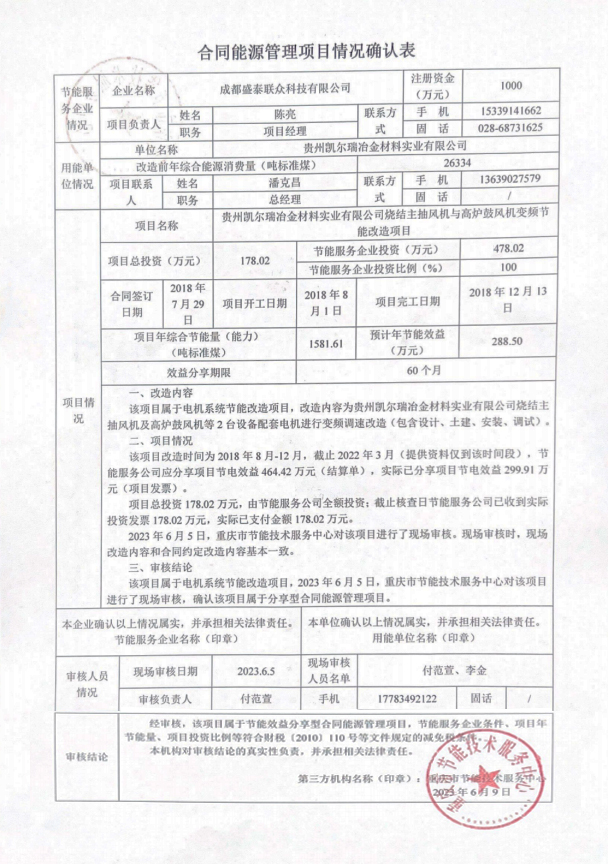

能效对比	改造前用能3036.88kWh/H。	改造后用能2655.69kWh/H。每小时节电381.19kWh，节电率约12.55%。

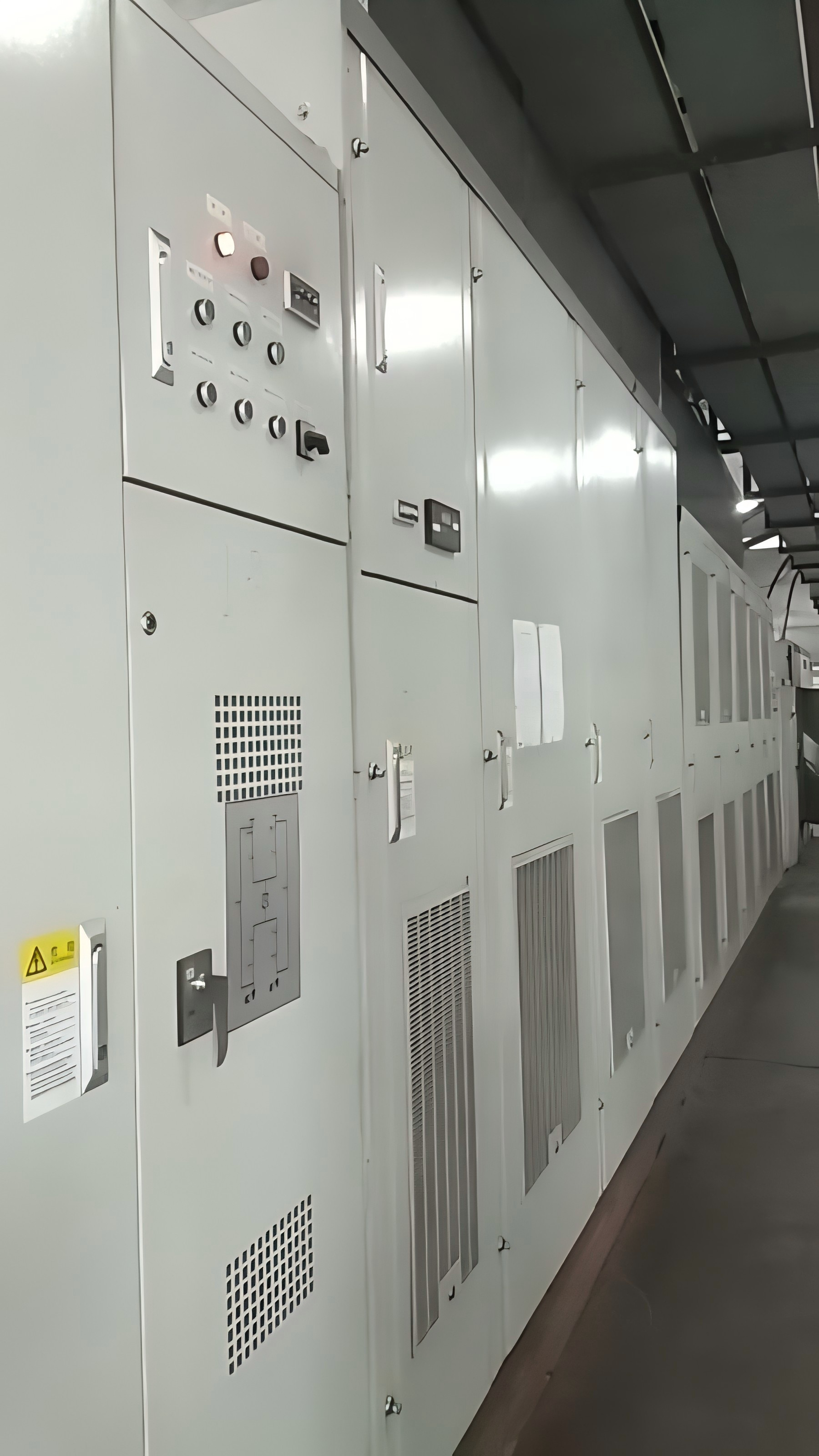

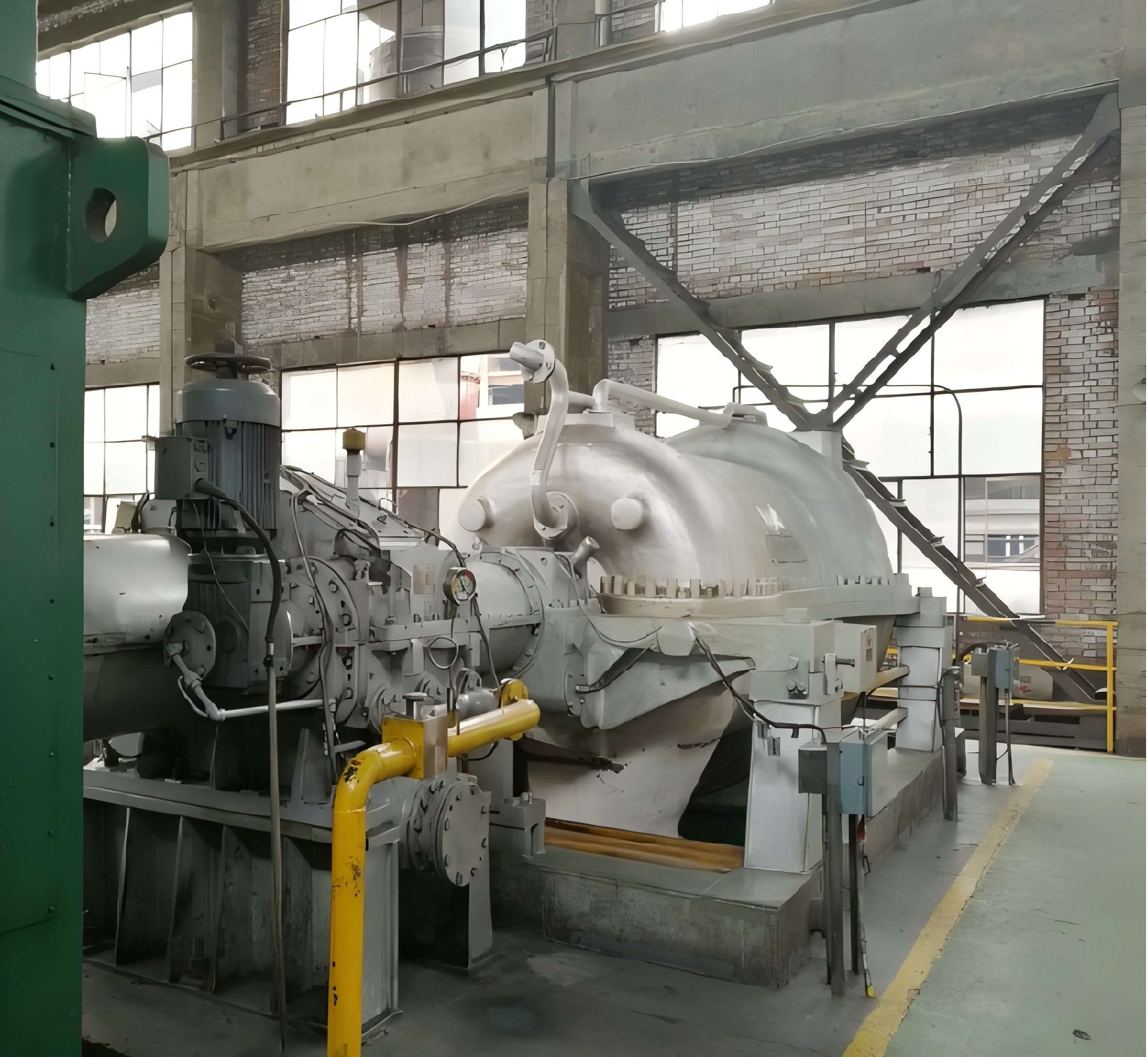

现场实景图：
